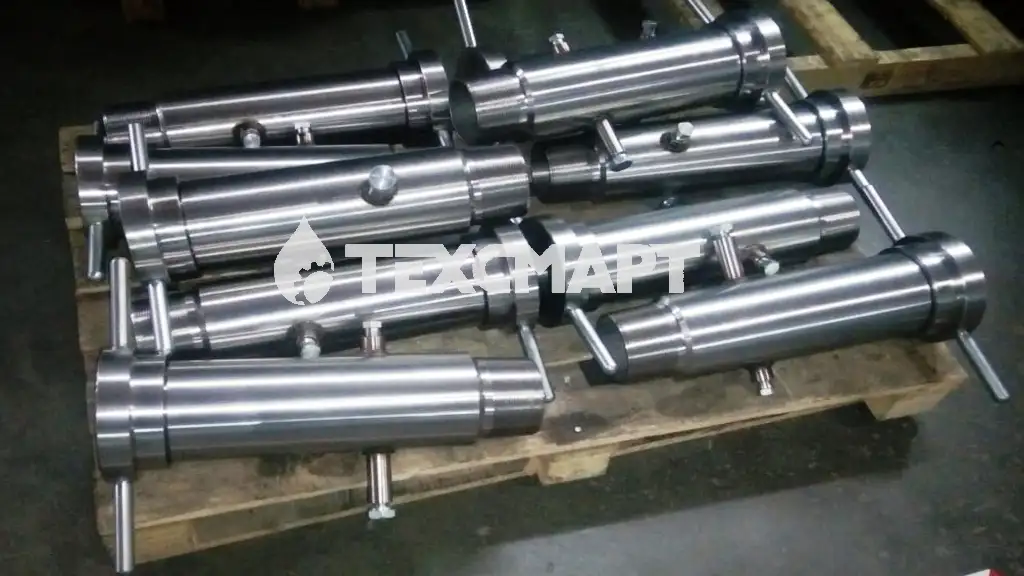

Диафрагменный Измеритель Критического Течения Дикт-50, Дикт-100
ДИКТ-50 или ДИКТ-100 предназначен для измерения давления в скважине и может быть составной частью оборудования устья.
ДИКТ состоит из корпуса, на одном конце которого имеется резьба НКТ гладкая ГОСТ 633-80, на другом конце корпуса – резьба метрическая с выточкой под диафрагму, в которой она фиксируется и зажимается гайкой с ручками. Другой конец корпуса свинчивается с факельной линией или приваривается к ней через штуцер.

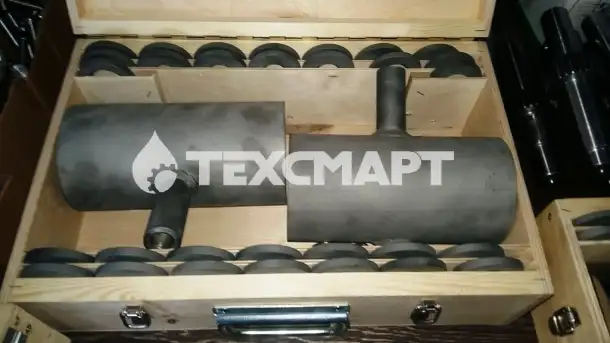

В комплект ДИКТ входят до 29 исполнений диафрагм с различными диаметрами отверстий (количество может изменяться по требованию Заказчика). В зависимости от дебита скважины подбирается диафрагма с определенным отверстием.
Дополнительно ДИКТ комплектуется коллектором, который может быть установлен непосредственно на ДИКТ или, при необходимости, через патрубки НКТ - 73 на требуемом расстоянии. Устанавливая на коллектор устройства измерения давления и температуры, производится измерение параметров потока в проточной части ДИКТ.
